Raspberry PiのVPN鯖がいかれてしまったのでVPNルーターを導入する。

RPiのVPNでは満足な速度が出ないので何とかしたい。
現状のネットワーク構成ではHDMIエンコーダーにVPN経由でアクセスするとエンコーダーからの通信がルーターを2回も経由する事になるので大変遅い。
これでは折角のエンコーダーの意味が半減する。


拍手[0回]



[現状]
(Internet)

(CATVモデム 192.168.100.1)

(Wifiルーター 192.168.110.1)
├NAS(192.168.110.254)
├Raspberry Pi2 VPN鯖(192.168.110.253)
├HDMI Encoder(192.168.110.250)
└ルーターDHCP(192.168.110.50-150)─PC/ゲーム機他



Androidで外部から接続するのにPPTPではなくL2TP over IPsecが使いたい。
これに対応したWifiの使えるVPNルーターは、予算的にも選択肢が限られる。
しかもIEEE 802.11n 300Mbps対応となるとなおさら少ない。
かといって牛のルーターは買いたくない。

そこで送料合わせても1万切る、TP-LINKのTL-ER604Wを選んだ。ちなみに国内では売ってない。(尼でも売ってた、今回の購入価格より6千円ほど高かったが。)

●スペック
物理ポート(GbE):WANx1 WAN/LAN兼用x1 LANx3
無線:802.11b/g/n 300mbps



予算がもう少しあればスループットの高い上位機種のTL-ER6020にしただろう。
ちなみにこいつはwifiついてない。
http://www.tp-link.com/en/products/details/cat-4909_TL-ER6020.html


今回の奴ではIPsec使用時のVPNのスループットは38Mbps。


あと、DDNSが使えるルーターは最近結構多い。
これも対応しているがNO-IPとDynDNSあとは中国の有料サービス2つときてるので、ほぼ使い物にならない。
そこでReadyNASからSoftether VPNのDDNS機能だけを使うことにした。


今まで使ってきたWifiルーターはn非対応の機器用にぶら下げてAPとして使い続ける。


[変更後]
(Internet)

(CATVモデム 192.168.100.1)

(VPN Wifiルーター 192.168.110.1)
├NAS(192.168.110.254)
├HDMI Encoder(192.168.110.250)
└ルーターDHCP(192.168.110.50-100)┬11n対応機
                  └旧ルーター(AP)─PC/ゲーム機他

このVPNルーターだが、米尼での評価はそこそこ。
いくらか問題があるようなので、ファームは更新しておきたい。
公式ファームは2014年10月で止まっているので、2015年10月の最新ベータをドイツの鯖から入手して書き換える事にする。
一応ビジネス向け製品でポートミラーリングやロードバランシングとかもついている。

AndroidでVPN接続するときの設定が分かりにくい設定画面になっているので、解説する。

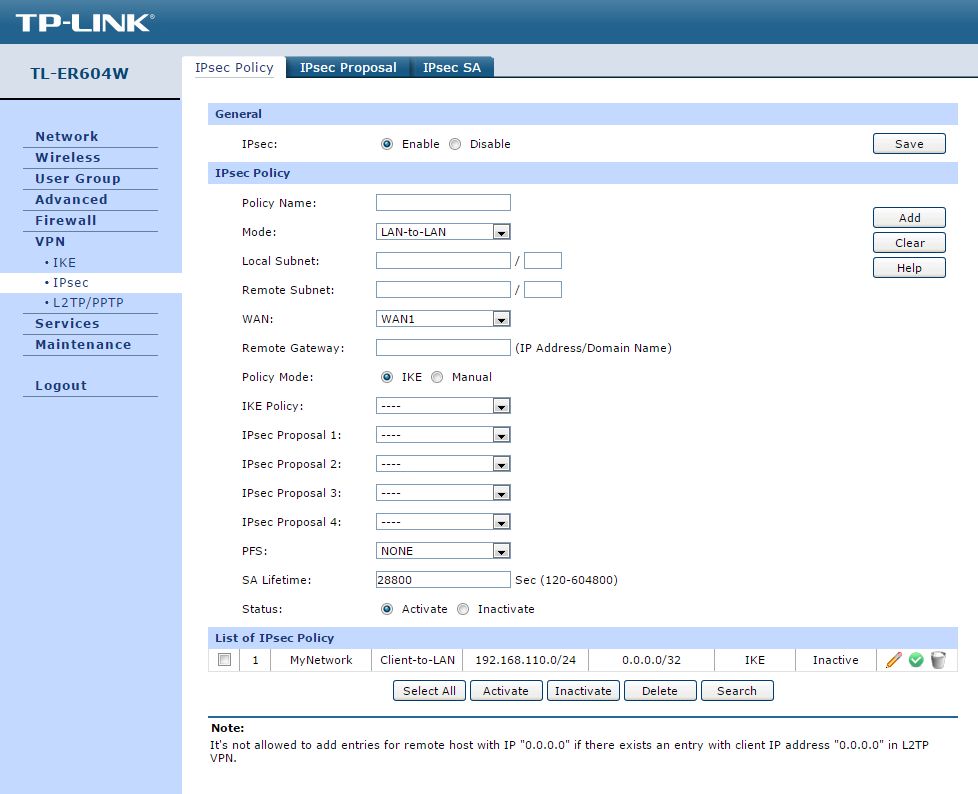

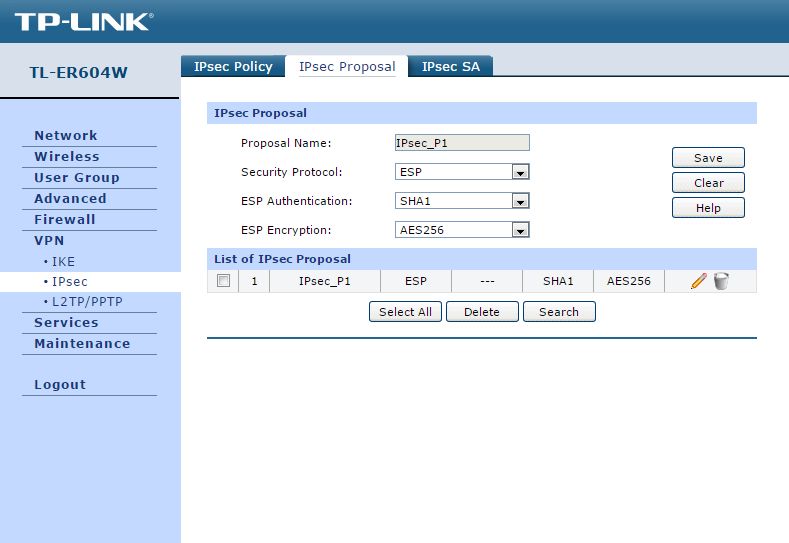

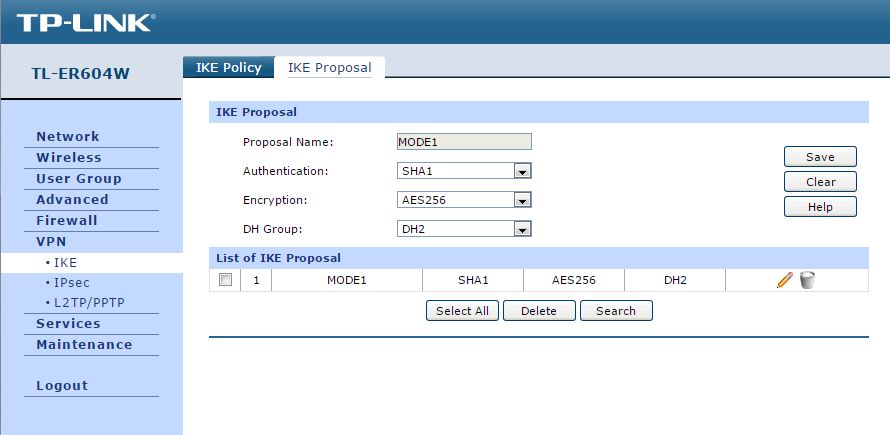

以下の画像のようにVPN設定したら問題なく使える。
基本的に必要なのはPSK・ユーザー名・パスワードで、Androidで設定するときも使う。

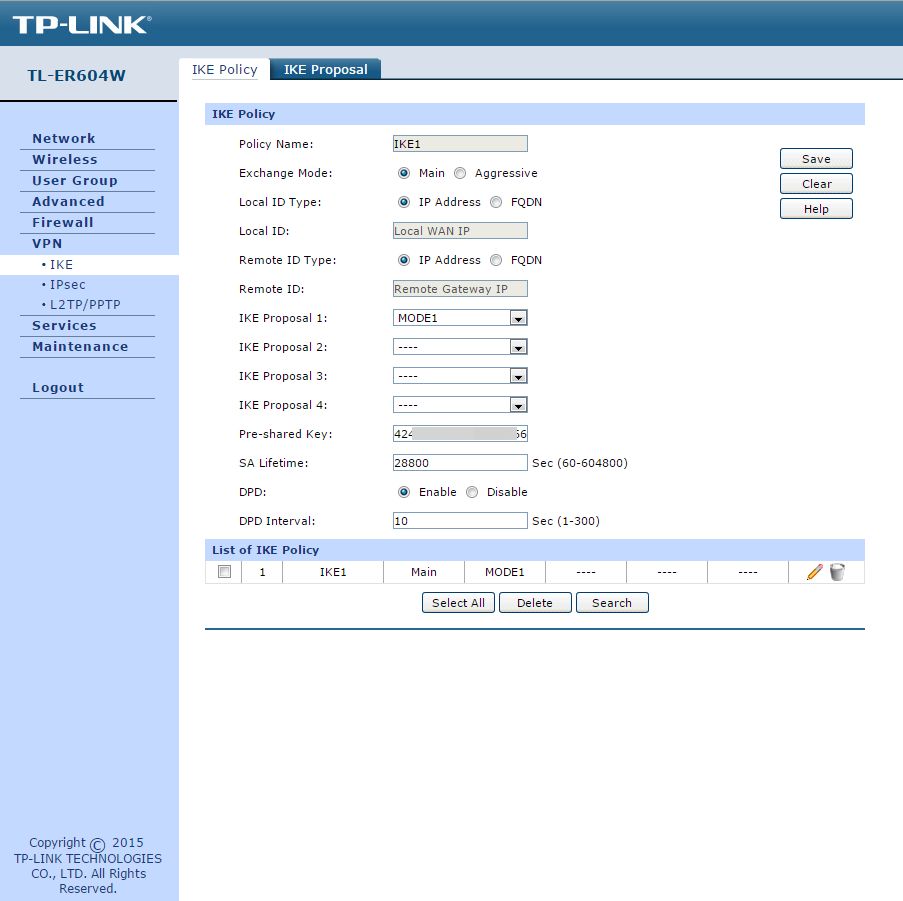

この画面ではPSKはデフォルト値を使う

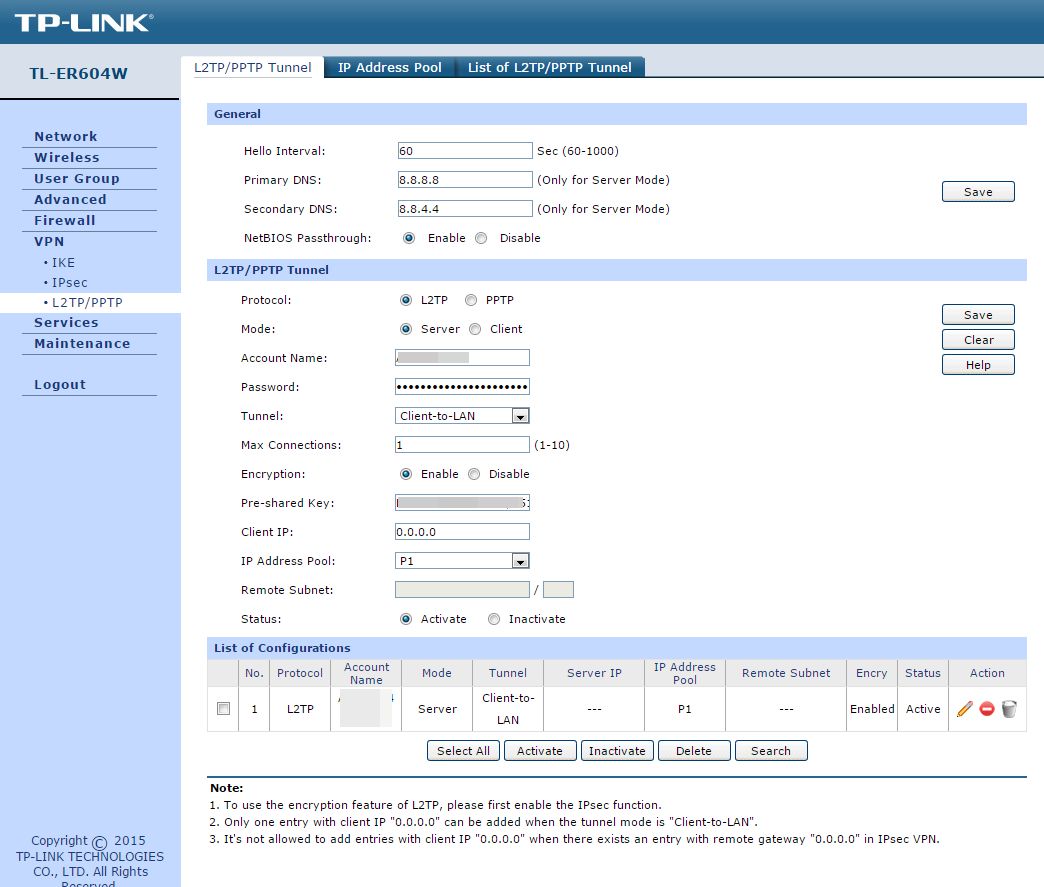

この画面のアカウント名とPSKをアンドロイドで使う

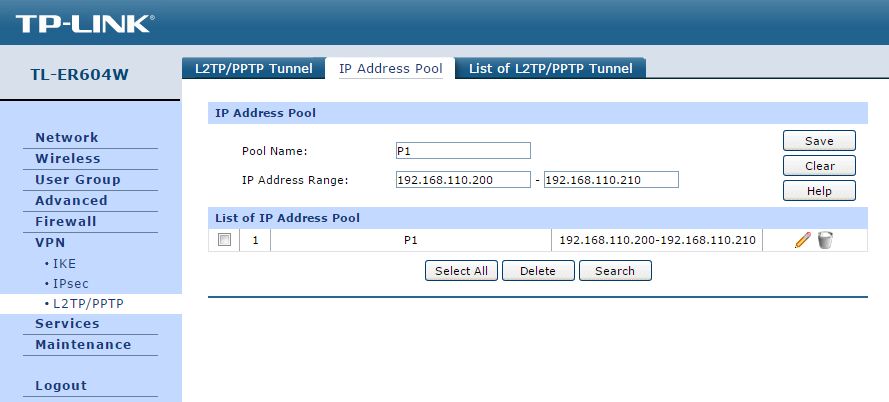

クライアントに割り当てるIPアドレスプールに適当なIPアドレスを入れておく


あとはクライアントで設定をしたら繋がる。
一般的な設定部分は省略する。

結果的に問題なく繋がって速度も出るが、Android側がボトルネックになってHDMIエンコーダーの映像はコマ落ち。
でもNASとの接続は改善した。
値段のわりにまともなルーターだった。DDNSだけは残念だが。

-----
